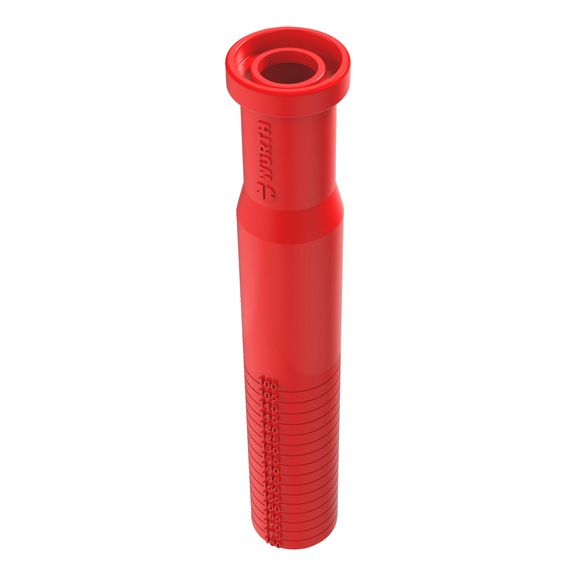

Einschraubhilfe FixAngle 90° zur präzisen Abstandsmontage für ASSY 4 WH-Tellerkopfschrauben

EINSHRBHILF-SHR-ASSY4WH-D8-90GRD-180MM

Art.-Nr. 0165300061

EAN 4068362628481

Alle Ausführungen
-,--
Preis pro ausgewählter Verpackungseinheit | Individuelle Preisanzeige nach Anmeldung
Einschraubhilfe FixAngle 90° zur präzisen Abstandsmontage für ASSY 4 WH-Tellerkopfschrauben

Art.-Nr. 0165300061

-,--
Preis pro ausgewählter Verpackungseinheit
Anzahl
VE
x 1 St.

Verfügbarkeit in einer Würth Niederlassung anzeigen
Exklusiv für Gewerbetreibende

Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen

Fehlerhafte Produktinformationen hier melden

Für die schnelle, gleichmäßige und präzise Distanzmontage von ASSY 4 WH- und ASSY 4 WH TCC-Tellerkopfschrauben.
  • Die robuste, individuell kürzbare Einschraubhilfe ermöglicht in Kombination mit dem 1/4"-Bithalter mit Tiefenbegrenzung 0614176540 ein kontrolliertes und gleichmäßiges Setzen der ASSY 4 WH und ASSY 4 WH TCC-Tellerkopfschrauben.

  • Aufclipbare Abstandshalterung zur exakt einstellbaren Distanzmontage mit ASSY 4 WH- und ASSY 4 WH TCC-Schrauben, Ø 8 mm.

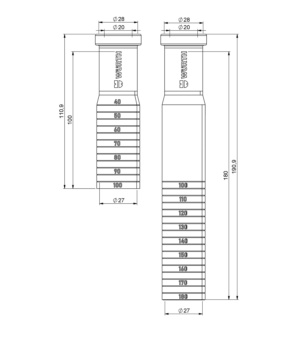

  • Individuell kürzbar dank integrierter Trennringvorgaben in 5‑mm‑Schritten.

  • Automatische Zentrierung von Schraubenkopf bzw. Schraubenantrieb auf den RW‑Bit.

  • Robuster, PLA‑basierter Kunststoff für hohe Belastbarkeit und lange Nutzungsdauer.

  • Ideal für die schnelle, effiziente und wirtschaftliche Montage der Abhebesicherung bei Holz-Beton-Kervendecken.
Hinweis

Die auf den 1/4"-Bithalter mit Tiefenbegrenzung (Art.-Nr. 0614176540 ) aufclipbare, individuell in 5‑mm‑Schritten kürzbare Einschraubhilfe ermöglicht eine exakt einstellbare Distanzmontage von ASSY 4 WH- und ASSY 4 WH TCC-Tellerkopfschrauben (Ø 8 mm). Durch die automatische Zentrierung auf den RW‑Bit sowie den robusten, PLA‑basierten Kunststoff sorgt sie für präzises, belastbares und langlebiges Arbeiten.

Produktinformationen

Würth Katalog

Datenblätter(X)

Zertifikate/ Dokumente

 |

 |

Anwendungsgebiet

Setzen von ASSY 4 WH- und ASSY 4 WH TCC-Abhebeschrauben für Holz-Beton-Kervendecken.

Anleitung

Montage


  • RW40-Bit (25 mm) (Art.-Nr. 061470 40) in den 1/4"-Bithalter mit Tiefenbegrenzung (Art.-Nr. 0614176540) einsetzen.

  • Einschraubhilfe FixAngle 90° auf das statisch vorgegebene Abstandsmaß zwischen Schraubenkopf und Holzoberfläche kürzen: entlang der Trennlinienvorgaben arbeiten; geeignet sind feines Sägeblatt oder spaltendes Trennmesser.

  • Bithalter durch Aufklemmen in die Einschraubhilfe einsetzen.

  • Bithalter inklusive Einschraubhilfe im Bohrfutter eines geeigneten Akku-Bohrschraubers einspannen.

  • Schraube am Einschraubpunkt ansetzen und den ASSY 4 WH bzw. ASSY 4 WH TCC Schraubenkopf in die Einschraubhilfe einfädeln; den Kopf bis zum inneren Anschlag führen.

  • ASSY 4 WH bzw. ASSY 4 WH TCC Tellerkopfschraube eindrehen, bis der untere Rand der Einschraubhilfe auf dem Holzuntergrund auftrifft.


Hinweis zum Entfernen des Bithalter aus der Einschraubhilfe


  • RW40-Bit aus dem Bithalter herausnehmen.

  • Eine ASSY 4 WH Schraube Ø 8 mm oder einen Schraubendreher mit der Spitzen Seite in die Einschraubhilfe einstecken.

  • Den in der Einschraubhilfe eingeklemmten Bithalter vorsichtig - um Verletzungen zu vermeiden- aus der Einschraubhilfe herausdrücken.

Breite

33 mm

Höhe

190 mm

Werkstoff

PLA PRO1 - Polylactide

Oberfläche

Kunststoff

Gewicht

35 g

Anzahl Teile

1 STK

Einsatzbereich

HBV Deckenelement

Erforderliches Zubehör:

Produkt
Beschreibung
Anzahl
VE
Preis
/VE
Bit RW<SUP>®</SUP>
Bit RW®

BIT-RW40-LEUCHTPINK-1/4ZO-L50MM

Der perfekte Bit für die neue Generation der ASSY Schrauben
x 5 St.
1/4-Zoll-Bithalter mit Einschraubtiefenbegrenzung
1/4-Zoll-Bithalter mit Einschraubtiefenbegrenzung

HALT-BIT-1/4ZO-65MM

Stossgeschützter Bithalter mit Einschraubtiefenbegrenzung für schnelles und bündiges Versenken von ASSY4-Schrauben mit RW Antrieb.
x 1 St.
Bit RW<SUP>®</SUP>
Bit RW®

BIT-RW40-LEUCHTPINK-1/4ZO-L25MM

Der perfekte Bit für die neue Generation der ASSY Schrauben
x 10 St.
