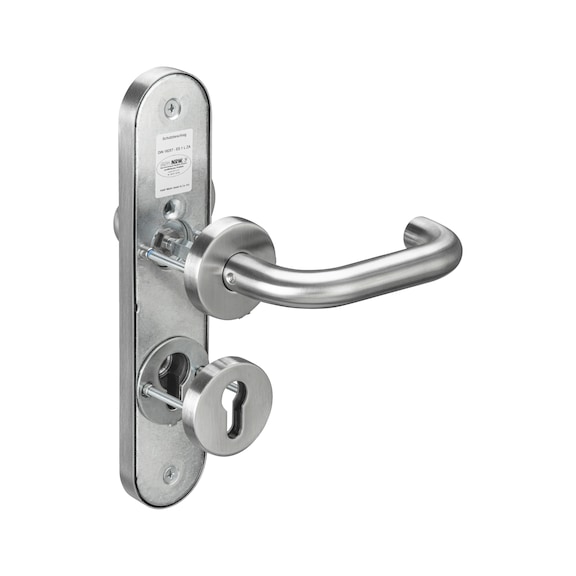

Edelstahl Kombi-Schutzbeschlag S 502

SBS-A2-KS502-ES1-WE-ZA-72-14-MATT

Art.-Nr. 0687255222

EAN 4068362301674

-,--
Preis pro ausgewählter Verpackungseinheit
| Individuelle Preisanzeige nach Anmeldung
Edelstahl Kombi-Schutzbeschlag S 502

Art.-Nr. 0687255222

-,--
Preis pro ausgewählter Verpackungseinheit
Anzahl
VE
x 1 St.

Verfügbarkeit in einer Würth Niederlassung anzeigen
Exklusiv für Gewerbetreibende

Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen

Schnelle, einfache und sichere Montage des Schutzbeschlages
  • Auf der Außenseite der Tür befindet sich ein Langschild und in der Wohnung befindet sich ein Rosettenbeschlag

  • Durch den seitlichen Versatz der Griffplatte bei den Wechselgarnituren besteht bestmöglicher Bedienungskomfort

  • Der Innen Türdrücker ist festdrehbar, gelagert mit Rückholfeder auf Stahl-/Kunststoffgrundrosette, dieser garantiert die Rückstellung des Türdrückers nach Betätigung in die Waagrechte

  • Einfache Montage der Grundrosette, da der Türdrücker erst nach der Montage der Rosette eingerastet wird und somit erhält man eine feste Verbindung

  • Die Türdrücker sind nach der Montage fest mit der Grundrosette verbunden, zum Lösen wird eine Sicherungsringzange Form B benötigt

  • Durchgehende Befestigung mit metrischen Schrauben und vormontierten Stütznocken bieten einen bestmöglichen Halt für die Rosette

  • Unsichtbare Montage

Maßangaben unverbindlich. Technische Änderungen vorbehalten.

Produktinformationen

Datenblätter(X)

Geeignet für

Wohnungseingangstüren

Brandschutzgeprüft

Nein

Beschlagsausführung

Drücker/Griffplatte

Form Drückerlochteil

U

Lochung

ZA

Entfernung (Griff-Schloss) (E)

72 mm

Werkstoff

Edelstahl A2, 1.4301

Glanzgrad

Matt

Schildstärke (außen)

14 mm

Geeignet für Türstärke min./max. (TS)

40-56 mm

Passend für Profilzylindervorstand min./max.

10-15 mm

Vierkantgröße

8 mm

Wechselstift

Mit M12-Gewinderolle

DIN-Richtung

DIN R/L

Normen

EN 1906, DIN 18257

EPD-Umweltdeklaration

Ja

Gebrauchskategorie

Klasse 4

Widerstandsklasse

ES 1

Lagertechnik

Drücker fest verbunden, Federgelagert

Einstecktiefe

41 mm

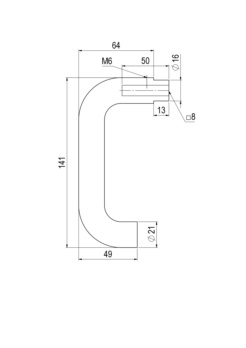

Grifflänge

141 mm

Griffdurchmesser

21 mm

Durchmesser der Lagerung am Türdrücker

17,8 mm

Griffhöhe inkl. Rosette/ Schild

69 mm

Knaufhöhe inkl. Rosette/ Schlid

63 mm

Knauf/ Griffplatte/ Bügelgriff

Fest

Lochabstand

38 mm

Schildlänge (außen)

255 mm

Schildbreite (außen)

53 mm

Rosettenstärke (innen)

9 mm

Lieferumfang

1x Außenschild, 1x Knauf, 1x Innenrosette, 1x U Form Drücker, 1x Schraubenbeutel, 1x Wechselstift, 1x Montageanleitung
