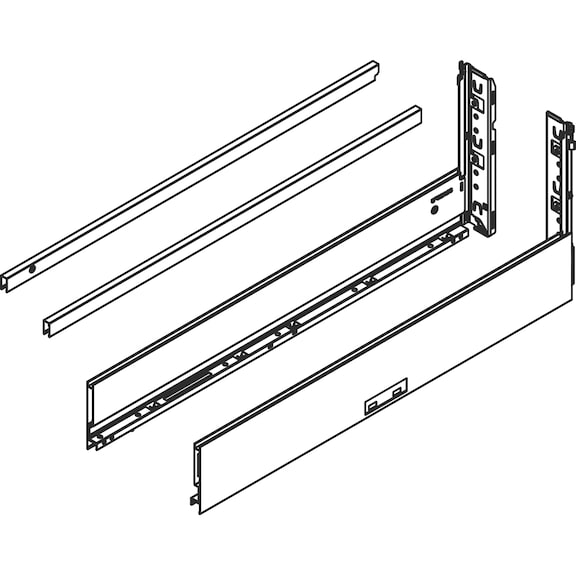

VIONARO V8 Crystal Frontauszug
Zarge Vionaro V8 Crystal H77/200
ZARGSYS-VION-V8-H200-CRY-ICE-NL650
Art.-Nr. F138142190
EAN 9003012903568
-,--
Preis pro ausgewählter Verpackungseinheit | Individuelle Preisanzeige nach Anmeldung
Preis pro ausgewählter Verpackungseinheit | Individuelle Preisanzeige nach Anmeldung
Verfügbarkeit in einer Würth Niederlassung anzeigen
Um den Bestand in einer Würth Niederlassung zu prüfen und anzuzeigen, melden Sie sich bitte mit Ihren Zugangsdaten an.
Bei Fragen rufen Sie einfach unsere Service Hotline an unter der Telefonnummer +49 7940 15-2400.
Sie sind noch kein Würth Kunde oder haben als Würth Kunde noch keine Zugangsdaten zum Online-Shop? Dann registrieren Sie sich jetzt online in wenigen Schritten. Bei einer erfolgreichen Prüfung der eingegebenen Daten haben Sie sofort Zugriff auf die Bestandsabfrage sowie alle Preise und können sofort bestellen.
Exklusiv für Gewerbetreibende
Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen
Elegantes, schlankes 8-mm-Design, ohne zusätzliche Halterungen vorne und hinten. Für großflächige Einschubelemente.
- Keine Bearbeitung der Einschubelemente
- 100 % recycelbar, ohne Kunststoffteile
- Gleiche Frontbefestigung bei allen Zargen mit vormontierten Spreizdübeln
- Gleicher Frontstabilisator für Zargenhöhe H200, H250 und Crystal
- Robuste Konstruktion für hohe Stabilität
- 5-dimensionale Anpassungsmöglichkeiten
- Integrierte Neigungsverstellung, Seiten- und Höhenverstellung über Rastkupplung, Tiefen- und Radialverstellung optional
- Maximale Platzausnutzung dank gerader Innenseiten und minimaler Einbaubreite
- Frontmontage und -demontage ohne Werkzeug
- Keine Bearbeitung des Bodens erforderlich
Hinweis
- Bei Verwendung von Glas-Einschubelementen empfehlen wir Einscheiben-Sicherheitsglas und verweisen auf nationale und internationale Sicherheitsnormen
- Lichte Tiefe des Schubkastens variiert je nach Rückwandstärke
- Front-Boden-Verbinder Art.-Nr. F148 026 744 ab KB 600 mm empfohlen
- Bei Verwendung einer 8 mm Rückwand, Spezial-Schraube Art.-Nr. F138 139 696 verwenden
- Farbton Ice ähnlich RAL 9003 Signalweiß
- Farbton Zirkon ähnlich RAL 0002500 Onyxschwarz
- Optionale Tiefenverstellung nicht mit Tipmatic-Einheit kombinieren
- Befestigungspunkte für Rastkupplung am Schubkastenunterboden mit Bohrlehre Art.-Nr. F146 133 145 vorbohren
Anleitung
Fontbefestigung in die Zargenseiten einschieben. Die Blende schnappt automatisch ein und ist fixiert.
Schubkasten auf die ausgezogenen Führungen aufsetzen. Schubkasten ganz einschieben. Schubkasten arretiert automatisch!
Schubkasten ausziehen, beidseitig Hebel der Rastkupplung betätigen und Schubkasten von der Führung nach vorne abziehen.
Fontbefestigung in die Zargenseiten einschieben. Die Blende schnappt automatisch ein und ist fixiert.
Produktinformationen
Datenblätter(X)
Anwendungsgebiet
Für Küchen-, Wohnzimmer- und Badmöbel.
 | |
Nennlänge | 650 mm |
Farbe | Ice |
Glanzgrad | Matt |
Werkstoff | Stahl |
Oberfläche | Pulverbeschichtet |
Seitenverstellung | +/- 1 mm |
Höhenverstellung | +2,5 mm / -1,0 mm |
Neigungsverstellung | + 2,5 mm/ -1,5 mm |
Mindesteinbautiefe | 653 mm |
RAL Farbwert auswählen
ACHTUNG: Die Bildschirmdarstellung der Farbe weicht vom wirklichen Farbton ab!
