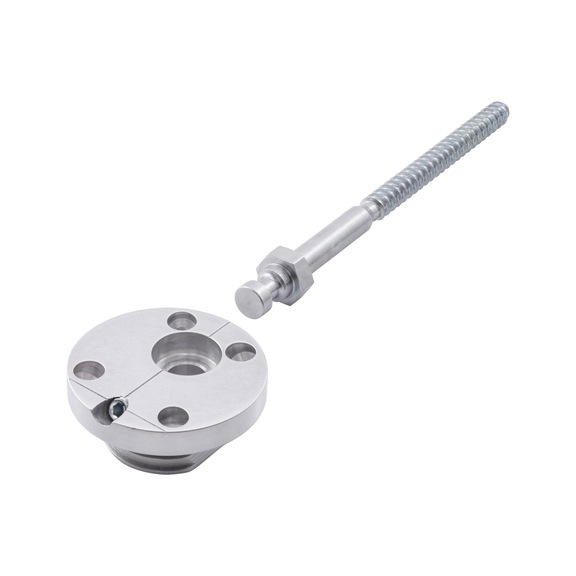

Universalverbinder Möbelbau
Universalverbinder
UNIVERB-MOEBLBAU-60MM-ANKERSCHR-HOLZ-SET
Preis pro ausgewählter Verpackungseinheit | Individuelle Preisanzeige nach Anmeldung
Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen
Einfache, schnelle und sichere Montage
- Durch das schräge Einschrauben der Ankerschraube entsteht eine hohe Druckkraft am Ankerkopf, die den Verbinder sicher und dauerhaft anpresst
- Gehärtete und verzinkte Ankerschraube für Holz-Verbindung
- Bei Verbinder Ø 40 bis 60 mm mit Ankerschraube Ø 10 x 140 SW 17
- Bei Verbinder Ø 70 bis 80 mm mit Ankerschraube Ø 12 x 140 SW 19
Vielseitig verwendbar
- Verdeckte Einbaumöglichkeit
- Verbindung ist jederzeit wieder lösbar
- Ermöglicht flächenbündigen Einbau
Lieferumfang
- 1 x Verbinder
- 1 x Gewindestift mit Innensechskant
- 1 x Gehärtete und verzinkte Ankerschraube für Holz-Verbindungen
Für die Ermittlung eines Richtwerts wurde folgender Test durchgeführt:
Der Universalverbinder wurde als Tablarträger eingesetzt. Verwendet wurde ein Verbinder Ø 40 mm in Kombination mit einer Ankerschraube Ø 10 x 140 mm. Der Halter wurde in eine 28 mm starke Spanplattenwand eingebaut. Die Ankerschraube war in ein 50 mm starkes, 400 mm tiefes und 1.000 mm breites Spanplattenbord eingeschraubt.
Der Achsabstand der Ankerschrauben betrug 700 mm. Bei gleichmäßiger Lastverteilung über die gesamte Bordtiefe ergab sich eine maximale Tragkraft von 15 kg.
Da die Festigkeit der eingesetzten Materialien erheblichen Schwankungen unterliegen kann, empfehlen wir, vorab einen eigenen Belastungstest durchzuführen.
Maßangaben unverbindlich. Technische Änderungen vorbehalten!
Datenblätter(X)
Tisch- und Bankfußbefestigung, Tablarträger, Stollenverbinder, Bettverbinder
 | |
Werkstoff | Aluminium |
Oberfläche | Blank |

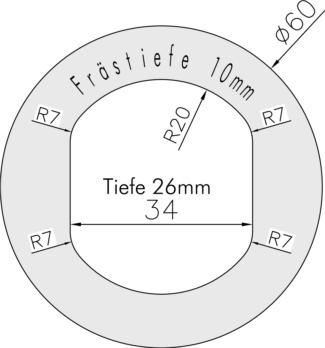

Durchmesser | 60 mm |
Höhe | 26 mm |
