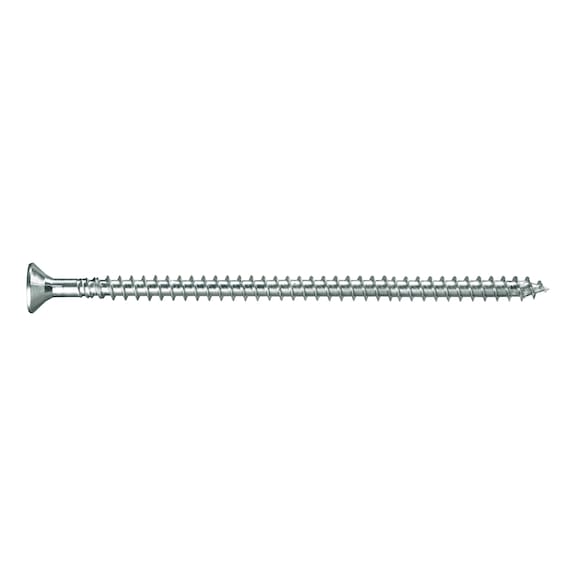

ASSY® 4 VGN CSMP Konstruktionsschraube Stahl verzinkt Vollgewinde Senkfrästaschenkopf
Spezielle Vollgewindeschraube mit Senkfrästaschenkopf für den universellen Einsatz bei hochtragende Holz-Holz-, Holz-Metall-Verbindungen oder -Verstärkungen im konstruktiven Holzbau, im trockenen Innen- oder Feuchtbereich.
Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen
Ausführungen
- Ideale Kraftübertragung dank RW-Antrieb
- Mehr Power durch größere Kontaktfläche am Bit
- Mehr Stabilität, einhändiges Arbeiten, punktgenaues Ansetzen durch Steck-Effekt und perfekten Sitz des Bits
- Weniger Bitwechsel, 1 Bit für viele Schraubendurchmesser
- Kompatibilität mit dem bisherigen AW-Antrieb
- Sauberes Versenken in Nadelholz oder Holzwerkstoff
- Leichtes Versenken des Schraubenkopfes im Holz dank optimierter Frästaschen
- Keine Abplatzer in beschichteten Spanplatten durch verbesserte Fräswirkung und erhöhte Frästaschenanzahl bis Ø 4,5 mm
- Perfekter Sitz des 90°-Kopfes in Beschlagteilen mit Metallsenkungen
- Formschöner Kopfabschluss bei Holz-Holz-Anwendungen bzw. passgenauer Kopfabschluss bei Metall-Holz-Anwendungen dank innovativen Frästaschen
- Optimale Abstimmung zwischen Zusammenzug und Kopfversenken
- Perfekte Kopfversenkung in beschichteten Spanplatten
- Faserfreies Versenken in Vollholz
- Bremseffekt auf Metall und Fräseffekt auf Holz
- Optimierte Anzahl der Frästaschen je nach Anwendung
- Höchste Kraftübertragung in Zug- und Druckrichtung
- Für hochtragende Holz-Holz-Anschlüsse unabhängig der Belastungsrichtung
- Kein Vorbohren notwendig
- Kein Aufplatzen und Aufreißen des Holzes
- Geringer Verlauf bei langen Schraubenabmessungen
- Hohe Festigkeitswerte und Duktilität
- Eine abgestimmte Wärmebehandlung garantiert hohe Festigkeitswerte und gewährleistet gleichzeitig eine hohe Duktilität
Zur Planung und Bemessung Ihrer Montage empfehlen wir die Verwendung der Würth Software oder entsprechender Bemessungshilfen. Bemessungen der ASSY Schrauben können ab einem Ø 5 mm in der Würth Holzbausoftware durchgeführt werden.
Schraube nicht in direkt bewitterten Anwendungen oder in Feuchträumen mit chlorgashaltiger Atmosphäre einsetzen.
ASSY 4, ASSYplus 4 und ASSYplus 4 VG Spanplattenschrauben sind für den Einsatz in Holz und Holzwerkstoffen optimiert. Bei Anwendungen in Kunststoffdübeln, bei der auch eine Reduzierung der Traglast möglich ist, verwenden Sie nur Schrauben ohne optimierte Gewindespitze (Kuppenfräserspitze, Bohrspitze, Schabenut usw.), wie z.B. die ASSY D Schrauben mit Senkkopf oder Pan Head.
Es sind die Vorgaben der ETA (Europäische Technische Zulassung) zu beachten.
Durch das unmittelbar unterhalb des Kopfes beginnende Vollgewinde ist eine hochtragende auf Auszug ausgelegte z.B. Beschlag-Metall-Holz- oder Plattenwerkstoff-Holz-Verbindung möglich. Eine erhöhte Schraubenauszugskraft wird durch die maximale Gewindelänge erreicht.
Für Anwendungen der Nutzungsklasse 1 und Nutzungsklasse 2 (ab Ø > 4 mm)
Hochwertiger Oberflächenschutz Zink blau passiviert Chrom(VI)-frei 8 µm Schichtdicke
Für die Verwendung in der Nutzungsklasse 1 (Innenraum) und ab einem Ø > 4 mm in der Nutzungsklasse 2 (Feuchtbereich bzw. überdachter Außenbereich) nach EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08 geeignet
Die Anforderung der Klassifizierung T2/C2 gemäß prEN 14592:2017 (D) wird erfüllt
Zur optimalen Verwendung der Schraube ist der passgenaue RW Bit zu verwenden
Bei Querdruckverstärkungen ist zur gleichmäßigen Krafteinleitung eine Druckverteilerplatte zwischen Auflager und Schraubenköpfen einzubringen. Der Schraubenkopf muss plan auf der Druckverteilerplatte aufliegen. Vollgewindeschrauben mit Senkkopf sind zu bevorzugen. Die Stahlplattenstärke ist so zu dimensionieren das eine gleichmäßige Lastverteilung auf die Schrauben gewährleistet ist
Für die Verstärkung von Holzbauteilen bei Zugbeanspruchung rechtwinklig zur Faser sind mindestens 2 Schrauben zu verwenden. Bei einer Einschraubtiefe oberhalb und unterhalb des rissgefährdeten Bereichs von mindestens 20 x d darf nur eine Schraube verwendet werden, wobei d der Gewindeaußendurchmesser der Schraube ist
Bei einer Verwendung von Senkkopfschrauben für eine Metall-Holz Befestigung ist das anzuschließende Metall passenden Senkbohrungen auszuführen
Bei einem tragenden Holz-Metall Anschluss sind ASSY Schrauben mit einem Anzugsmoment anzuziehen. Anzugsmoment = erforderliches Weiterdrehmoment x 1,2 < 90 % des Bruchdrehmomentes
Bei langen Schrauben die kreuzförmig oder in einem Schraubenblock mit engen Randabständen angeordnet sind empfiehlt es sich, zur Vermeidung von Schraubenberührungen, Pilotbohrungen vorzunehmen oder die Verwendung einer Einschraubhilfe
