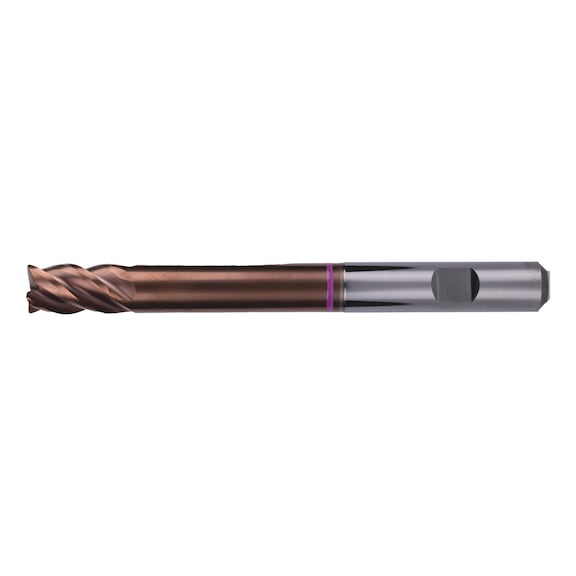

HPC+ Schaftfräser Turbo-Cut-Allround, WN, Vierschneider, ungleiche Drallsteigung, XXL, freigestellt - SHFTFRS-HPC+-TURBOCUT-WN-XXL-HB-FG-D12 HPC+ Schaftfräser Turbo-Cut-Allround, WN, Vierschneider, ungleiche Drallsteigung, XXL, freigestellt - SHFTFRS-HPC+-TURBOCUT-WN-XXL-HB-FG-D12 HPC+ Schaftfräser Turbo-Cut-Allround, WN, Vierschneider, ungleiche Drallsteigung, XXL, freigestellt - SHFTFRS-HPC+-TURBOCUT-WN-XXL-HB-FG-D12
HPC+ Schaftfräser Turbo-Cut-Allround, WN, Vierschneider, ungleiche Drallsteigung, XXL, freigestellt - SHFTFRS-HPC+-TURBOCUT-WN-XXL-HB-FG-D12 - 1
HPC+ Schaftfräser Turbo-Cut-Allround, WN, Vierschneider, ungleiche Drallsteigung, XXL, freigestellt - SHFTFRS-HPC+-TURBOCUT-WN-XXL-HB-FG-D12 - 2
HPC+ Schaftfräser Turbo-Cut-Allround, WN, Vierschneider, ungleiche Drallsteigung, XXL, freigestellt - SHFTFRS-HPC+-TURBOCUT-WN-XXL-HB-FG-D12 - 3

HPC+ Schaftfräser Turbo-Cut-Allround, WN, Vierschneider, ungleiche Drallsteigung, XXL, freigestellt

Fräser HPC+ Turbo-Cut-Allround WN-XXL FG
SHFTFRS-HPC+-TURBOCUT-WN-XXL-HB-FG-D12

Art.-Nr. 5443591200

EAN 4065746787338

Alle Ausführungen

-,--
Preis pro ausgewählter Verpackungseinheit | Individuelle Preisanzeige nach Anmeldung
HPC+ Schaftfräser Turbo-Cut-Allround, WN, Vierschneider, ungleiche Drallsteigung, XXL, freigestellt

Art.-Nr. 5443591200

-,--
Preis pro ausgewählter Verpackungseinheit
Anzahl
VE
x 1 St.

Verfügbarkeit in einer Würth Niederlassung anzeigen
Exklusiv für Gewerbetreibende

Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen

Fehlerhafte Produktinformationen hier melden

Hochleistungsfräser für unterschiedlichste Einsätze: Schlichten, Schrupp-Schlichten und Schruppen in nahezu allen Materialien.
Produktinformationen

Würth Katalog

Datenblätter(X)

Zertifikate/ Dokumente

 |

 |

Produktcode

8125

Zu bearbeitender Werkstoff

Stahl, Guss, Edelstahl, Titan, Nichteisenmetall

Durchmesser (d1)

12 mm

Schaftdurchmesser (d2)

12 mm

Freistellungsdurchmesser (d3)

11,7 mm

Normen

WN

Baulänge

Extra lang

Schaftform

Zylindrisch DIN 6535-HB

Typ

N

Schneidstoff

VHM

Oberfläche

MAXDUR

Kühlmittelzufuhr

Intern

Drallwinkel

41-43°

Länge (l1)

120 mm

Schneidenlänge (l2)

18 mm

Freistellungslänge (l3)

73 mm

Anzahl Schneiden (Z)

4 STK

Eckenfase

0,30 mm

Toleranz Schneidendurchmesser

h10

Toleranz Schaftdurchmesser

h6

Werkstoffuntergruppe

Allgemeine Baustähle, Unlegierte Vergütungsstähle < 1000 N/mm², Legierte Vergütungsstähle < 1000 N/mm², Nitrierstähle < 1300 N/mm², Grauguss, Temperguss, Rostfreie Stähle < 850 N/mm², Rostfreie Stähle > 850 N/mm², Titan, Titanlegierungen, Kupfer, Messing, Aluminium

Legende
E = Emulsion
vc = Schnittgeschwindigkeit [m/min]
fz = Vorschub pro Zahn [mm/Z]
ae (Schnittdicke radial) = 1xd1
ap (Schnittdicke axial) = 1xd1
Die angegebenen Schnittwertempfehlungen sind Richtwerte und müssen den jeweiligen Bedingungen angepasst werden.
Schnittwerte für Schlichten-Kontur
Für Ø 12 - 16
Werkstoffbezeichnung Zugfestigkeit Kühlung vc fz
Ø 12 Ø 16
min. max. min. max.
Stähle
Allgemeine Baustähle < 500 N/mm² E 113 0,067 0,111 0,080 0,133
Allgemeine Baustähle 500-850 N/mm² E 93 0,063 0,105 0,075 0,125
Automatenstähle 850-1000 N/mm² E 93 0,063 0,105 0,075 0,125
Unlegierte Vergütungsstähle 850-1000 N/mm² E 85 0,063 0,105 0,075 0,125
Legierte Vergütungsstähle 1000-1200 N/mm² E 78 0,046 0,077 0,050 0,083
Unlegierte Einsatzstähle < 750 N/mm² E 113 0,055 0,091 0,067 0,111
Legierte Einsatzstähle < 700 N/mm² E 83 0,050 0,083 0,058 0,097
Nitrierstähle 1000-1200 N/mm² E 83 0,042 0,070 0,050 0,083
Werkzeugstähle 1100-1400 N/mm² E 85 0,050 0,083 0,058 0,097
Schnellarbeitsstähle < 1300 N/mm² E 58 0,050 0,083 0,058 0,097
Federstähle < 1200 N/mm² E 51 0,038 0,063 0,042 0,070
Edelstähle
Rostfreie Stähle, austenitisch < 700 N/mm² E 55 0,050 0,083 0,058 0,097
Rostfreie Stähle, geschwefelt < 700 N/mm² E 63 0,055 0,091 0,067 0,111
Rostfreie Stähle, martensitisch < 1100 N/mm² E 46 0,050 0,083 0,058 0,097
NE-Metalle
Aluminium, Al-Legierungen < 400 N/mm² E 175 0,082 0,123 0,091 0,137
Aluminium, Al-Gusslegierungen < 10% Si < 600 N/mm² E 166 0,082 0,123 0,091 0,137
Kupfer, niedriglegiert < 450 N/mm² E 48 0,082 0,123 0,091 0,137
Kugelgrafit, Temperguss < 180 HB E 63 0,063 0,105 0,075 0,125
Kugelgrafit, Temperguss > 260 HB E 51 0,055 0,091 0,067 0,111
Schnittwerte für Schlichten-Kontur
Für Ø 6 - 10
Werkstoffbezeichnung Zugfestigkeit Kühlung vc fz
Ø 6 Ø 8 Ø 10
min. max. min. max. min. max.
Stähle
Allgemeine Baustähle < 500 N/mm² E 113 0,033 0,056 0,042 0,070 0,055 0,091
Allgemeine Baustähle 500-850 N/mm² E 93 0,030 0,049 0,042 0,070 0,050 0,083
Automatenstähle 850-1000 N/mm² E 93 0,030 0,049 0,042 0,070 0,050 0,083
Unlegierte Vergütungsstähle 850-1000 N/mm² E 85 0,030 0,049 0,042 0,070 0,050 0,083
Legierte Vergütungsstähle 1000-1200 N/mm² E 78 0,025 0,042 0,033 0,056 0,042 0,070
Unlegierte Einsatzstähle < 750 N/mm² E 113 0,025 0,042 0,033 0,056 0,046 0,077
Legierte Einsatzstähle < 700 N/mm² E 83 0,025 0,042 0,033 0,056 0,042 0,070
Nitrierstähle 1000-1200 N/mm² E 83 0,025 0,042 0,030 0,049 0,038 0,063
Werkzeugstähle 1100-1400 N/mm² E 85 0,021 0,035 0,030 0,049 0,042 0,070
Schnellarbeitsstähle < 1300 N/mm² E 58 0,025 0,042 0,033 0,056 0,042 0,070
Federstähle < 1200 N/mm² E 51 0,021 0,035 0,025 0,042 0,033 0,056
Edelstähle
Rostfreie Stähle, austenitisch < 700 N/mm² E 55 0,025 0,042 0,033 0,056 0,042 0,070
Rostfreie Stähle, geschwefelt < 700 N/mm² E 63 0,025 0,042 0,033 0,056 0,045 0,074
Rostfreie Stähle, martensitisch < 1100 N/mm² E 46 0,025 0,042 0,033 0,056 0,042 0,070
NE-Metalle
Aluminium, Al-Legierungen < 400 N/mm² E 175 0,050 0,075 0,064 0,096 0,073 0,109
Aluminium, Al-Gusslegierungen < 10% Si < 600 N/mm² E 166 0,050 0,075 0,064 0,096 0,073 0,109
Kupfer, niedriglegiert < 450 N/mm² E 48 0,037 0,055 0,055 0,082 0,069 0,103
Kugelgrafit, Temperguss < 180 HB E 63 0,030 0,049 0,042 0,070 0,050 0,083
Kugelgrafit, Temperguss > 260 HB E 51 0,030 0,049 0,033 0,056 0,043 0,072
Legende
E = Emulsion
vc = Schnittgeschwindigkeit [m/min]
fz = Vorschub pro Zahn [mm/Z]
ae (Schnittdicke radial) = 0,1-0,5xd1
ap (Schnittdicke axial) = 1xd1
Die angegebenen Schnittwertempfehlungen sind Richtwerte und müssen den jeweiligen Bedingungen angepasst werden.
Schnittwerte für Schlichten-Kontur
Für Ø 6 - 10
Werkstoffbezeichnung Zugfestigkeit Kühlung vc fz
Ø 6 Ø 8 Ø 10
min. max. min. max. min. max.
Stähle
Allgemeine Baustähle < 500 N/mm² E 170 0,027 0,044 0,033 0,055 0,043 0,072
Allgemeine Baustähle 500-850 N/mm² E 138 0,027 0,044 0,033 0,055 0,043 0,072
Automatenstähle 850-1000 N/mm² E 140 0,027 0,044 0,033 0,055 0,043 0,072
Unlegierte Vergütungsstähle 850-1000 N/mm² E 138 0,027 0,044 0,033 0,055 0,043 0,072
Legierte Vergütungsstähle 1000-1200 N/mm² E 114 0,020 0,033 0,024 0,039 0,030 0,050
Unlegierte Einsatzstähle < 750 N/mm² E 170 0,027 0,044 0,033 0,055 0,043 0,072
Legierte Einsatzstähle < 700 N/mm² E 133 0,020 0,033 0,027 0,044 0,033 0,055
Nitrierstähle 1000-1200 N/mm² E 133 0,020 0,033 0,024 0,039 0,030 0,050
Werkzeugstähle 1100-1400 N/mm² E 133 0,020 0,033 0,027 0,044 0,037 0,061
Schnellarbeitsstähle < 1300 N/mm² E 78 0,020 0,033 0,027 0,044 0,033 0,055
Federstähle < 1200 N/mm² E 78 0,017 0,028 0,020 0,033 0,027 0,044
Edelstähle
Rostfreie Stähle, austenitisch < 700 N/mm² E 78 0,020 0,033 0,024 0,039 0,030 0,050
Rostfreie Stähle, geschwefelt < 700 N/mm² E 95 0,020 0,033 0,027 0,044 0,037 0,061
Rostfreie Stähle, martensitisch < 1100 N/mm² E 65 0,020 0,033 0,024 0,039 0,030 0,050
Titan, Titanlegierungen < 900 N/mm² E 70 0,020 0,033 0,027 0,044 0,033 0,055
NE-Metalle
Aluminium, Al-Legierungen < 400 N/mm² E 220 0,044 0,066 0,056 0,084 0,064 0,096
Aluminium, Al-Gusslegierungen < 10% Si < 600 N/mm² E 205 0,044 0,066 0,056 0,084 0,064 0,096
Kupfer, niedriglegiert < 450 N/mm² E 65 0,032 0,049 0,048 0,072 0,060 0,090
Kugelgrafit, Temperguss < 180 HB E 78 0,027 0,044 0,033 0,055 0,043 0,072
Kugelgrafit, Temperguss > 260 HB E 53 0,027 0,044 0,033 0,055 0,043 0,072
Schnittwerte für Schruppen-Kontur
Für Ø 12 - 16
Werkstoffbezeichnung Zugfestigkeit Kühlung vc fz
Ø 12 Ø 16
min. max. min. max.
Stähle
Allgemeine Baustähle < 500 N/mm² E 145 0,081 0,121 0,096 0,145
Allgemeine Baustähle 500-850 N/mm² E 115 0,081 0,121 0,096 0,145
Automatenstähle 850-1000 N/mm² E 115 0,081 0,121 0,096 0,145
Unlegierte Vergütungsstähle 850-1000 N/mm² E 115 0,081 0,121 0,096 0,145
Legierte Vergütungsstähle 1000-1200 N/mm² E 93 0,050 0,076 0,060 0,091
Unlegierte Einsatzstähle < 750 N/mm² E 145 0,081 0,121 0,096 0,145
Legierte Einsatzstähle < 700 N/mm² E 113 0,060 0,091 0,070 0,106
Nitrierstähle 1000-1200 N/mm² E 113 0,050 0,076 0,060 0,091
Werkzeugstähle 1100-1400 N/mm² E 113 0,060 0,091 0,081 0,121
Schnellarbeitsstähle < 1300 N/mm² E 63 0,057 0,091 0,066 0,106
Federstähle < 1200 N/mm² E 63 0,046 0,069 0,050 0,076
Edelstähle
Rostfreie Stähle, austenitisch < 700 N/mm² E 67 0,050 0,076 0,060 0,091
Rostfreie Stähle, geschwefelt < 700 N/mm² E 80 0,057 0,091 0,076 0,121
Rostfreie Stähle, martensitisch < 1100 N/mm² E 60 0,050 0,076 0,060 0,091
Titan, Titanlegierungen < 900 N/mm² E 53 0,060 0,091 0,070 0,106
NE-Metalle
Aluminium, Al-Legierungen < 400 N/mm² E 203 0,103 0,154 0,114 0,171
Aluminium, Al-Gusslegierungen < 10% Si < 600 N/mm² E 185 0,103 0,154 0,114 0,171
Kupfer, niedriglegiert < 450 N/mm² E 58 0,103 0,154 0,114 0,171
Kugelgrafit, Temperguss < 180 HB E 72 0,081 0,121 0,096 0,145
Kugelgrafit, Temperguss > 260 HB E 53 0,081 0,121 0,096 0,145
Schnittwerte für Schruppen-Kontur
Für Ø 6 - 10
Werkstoffbezeichnung Zugfestigkeit Kühlung vc fz
Ø 6 Ø 8 Ø 10
min. max. min. max. min. max.
Stähle
Allgemeine Baustähle < 500 N/mm² E 145 0,040 0,061 0,050 0,076 0,066 0,099
Allgemeine Baustähle 500-850 N/mm² E 115 0,040 0,061 0,050 0,076 0,066 0,099
Automatenstähle 850-1000 N/mm² E 115 0,040 0,061 0,050 0,076 0,066 0,099
Unlegierte Vergütungsstähle 850-1000 N/mm² E 115 0,040 0,061 0,050 0,076 0,066 0,099
Legierte Vergütungsstähle 1000-1200 N/mm² E 93 0,030 0,046 0,036 0,054 0,046 0,069
Unlegierte Einsatzstähle < 750 N/mm² E 145 0,040 0,061 0,050 0,076 0,066 0,099
Legierte Einsatzstähle < 700 N/mm² E 113 0,030 0,046 0,040 0,061 0,050 0,076
Nitrierstähle 1000-1200 N/mm² E 113 0,030 0,046 0,036 0,054 0,046 0,069
Werkzeugstähle 1100-1400 N/mm² E 113 0,030 0,046 0,040 0,061 0,056 0,084
Schnellarbeitsstähle < 1300 N/mm² E 63 0,029 0,046 0,038 0,061 0,047 0,076
Federstähle < 1200 N/mm² E 63 0,026 0,038 0,030 0,046 0,040 0,061
Edelstähle
Rostfreie Stähle, austenitisch < 700 N/mm² E 67 0,030 0,046 0,036 0,054 0,046 0,069
Rostfreie Stähle, geschwefelt < 700 N/mm² E 80 0,029 0,046 0,038 0,061 0,053 0,084
Rostfreie Stähle, martensitisch < 1100 N/mm² E 60 0,030 0,046 0,036 0,054 0,046 0,069
Titan, Titanlegierungen < 900 N/mm² E 53 0,030 0,046 0,040 0,061 0,050 0,076
NE-Metalle
Aluminium, Al-Legierungen < 400 N/mm² E 203 0,063 0,094 0,080 0,120 0,091 0,137
Aluminium, Al-Gusslegierungen < 10% Si < 600 N/mm² E 185 0,063 0,094 0,080 0,120 0,091 0,137
Kupfer, niedriglegiert < 450 N/mm² E 58 0,046 0,069 0,069 0,103 0,086 0,129
Kugelgrafit, Temperguss < 180 HB E 72 0,040 0,061 0,050 0,076 0,066 0,099
Kugelgrafit, Temperguss > 260 HB E 53 0,040 0,061 0,050 0,076 0,066 0,099
Legende
E = Emulsion
vc = Schnittgeschwindigkeit [m/min]
fz = Vorschub pro Zahn [mm/Z]
ae (Schnittdicke radial) = 0,025xd1
ap (Schnittdicke axial) = 1xd1
Die angegebenen Schnittwertempfehlungen sind Richtwerte und müssen den jeweiligen Bedingungen angepasst werden.
Schnittwerte für Schlichten-Kontur
Für Ø 12 - 16
Werkstoffbezeichnung Zugfestigkeit Kühlung vc fz
Ø 12 Ø 16
min. max. min. max.
Stähle
Allgemeine Baustähle < 500 N/mm² E 170 0,053 0,088 0,063 0,105
Allgemeine Baustähle 500-850 N/mm² E 138 0,053 0,088 0,063 0,105
Automatenstähle 850-1000 N/mm² E 140 0,053 0,088 0,063 0,105
Unlegierte Vergütungsstähle 850-1000 N/mm² E 138 0,053 0,088 0,063 0,105
Legierte Vergütungsstähle 1000-1200 N/mm² E 114 0,033 0,055 0,040 0,066
Unlegierte Einsatzstähle < 750 N/mm² E 170 0,053 0,088 0,063 0,105
Legierte Einsatzstähle < 700 N/mm² E 133 0,040 0,066 0,046 0,077
Nitrierstähle 1000-1200 N/mm² E 133 0,033 0,055 0,040 0,066
Werkzeugstähle 1100-1400 N/mm² E 133 0,040 0,066 0,053 0,088
Schnellarbeitsstähle < 1300 N/mm² E 78 0,040 0,066 0,046 0,077
Federstähle < 1200 N/mm² E 78 0,030 0,050 0,033 0,055
Edelstähle
Rostfreie Stähle, austenitisch < 700 N/mm² E 78 0,033 0,055 0,040 0,066
Rostfreie Stähle, geschwefelt < 700 N/mm² E 95 0,040 0,066 0,053 0,088
Rostfreie Stähle, martensitisch < 1100 N/mm² E 65 0,033 0,055 0,040 0,066
Titan, Titanlegierungen < 900 N/mm² E 70 0,040 0,066 0,046 0,077
NE-Metalle
Aluminium, Al-Legierungen < 400 N/mm² E 220 0,072 0,108 0,080 0,120
Aluminium, Al-Gusslegierungen < 10% Si < 600 N/mm² E 205 0,072 0,108 0,080 0,120
Kupfer, niedriglegiert < 450 N/mm² E 65 0,072 0,108 0,080 0,120
Kugelgrafit, Temperguss < 180 HB E 78 0,053 0,088 0,063 0,105
Kugelgrafit, Temperguss > 260 HB E 53 0,053 0,088 0,063 0,105

Art.-Nr.
Kundenmaterialnr.

Gefahrstoff

Produktinformationen

Würth Katalog

Datenblätter()

Datenblätter ()

CAD-Daten  |

Zertifikate/ Dokumente

 |

 |

Technische Informationen
Alle Produktdetails ansehen
