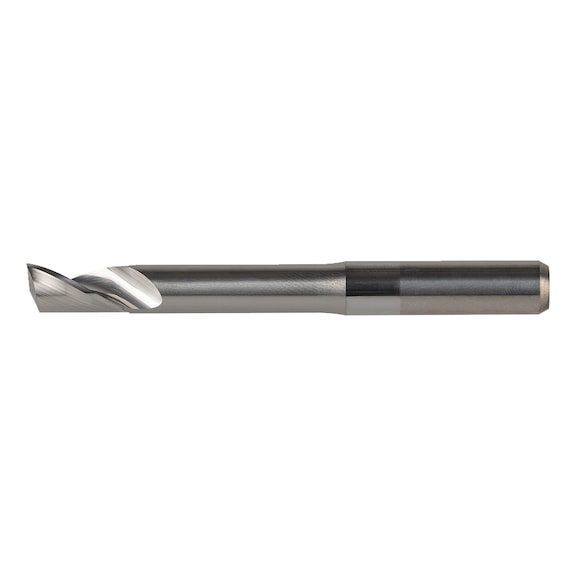

AURALIX VHM-Einzahnfräser mittel, DIN 6535-HA
FRS-1ZA-VHM-MITL-W-D3,0MM
Art.-Nr. 5446003030
EAN 4068362517129
-,--
Preis pro ausgewählter Verpackungseinheit | Individuelle Preisanzeige nach Anmeldung
Preis pro ausgewählter Verpackungseinheit | Individuelle Preisanzeige nach Anmeldung
Verfügbarkeit in einer Würth Niederlassung anzeigen
Um den Bestand in einer Würth Niederlassung zu prüfen und anzuzeigen, melden Sie sich bitte mit Ihren Zugangsdaten an.
Bei Fragen rufen Sie einfach unsere Service Hotline an unter der Telefonnummer +49 7940 15-2400.
Sie sind noch kein Würth Kunde oder haben als Würth Kunde noch keine Zugangsdaten zum Online-Shop? Dann registrieren Sie sich jetzt online in wenigen Schritten. Bei einer erfolgreichen Prüfung der eingegebenen Daten haben Sie sofort Zugriff auf die Bestandsabfrage sowie alle Preise und können sofort bestellen.
Exklusiv für Gewerbetreibende
Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen
Speziell für die Bearbeitung von Alu- und Kunststoffprofilen im Fenster- und Türenbau auf CNC-Maschinen
- Speziell für die Bearbeitung von Profilmaterial aus Aluminium und Kunststoff
- Optimales Eintauchverhalten durch spezielle Stirngeometrie
- Besonders ruhiges und stabiles Fräsverhalten
- Hohe Stabilität durch kurze Spiralisierung der Schneide
- Die polierte Oberfläche begünstigt den Spanfluss und verhindert Materialaufklebungen
Produktinformationen
Datenblätter(X)
Anwendungsgebiet
- Konzipiert für den Einsatz auf den Profilbearbeitungsmaschinen renommierter Hersteller wie Schüco, Emmegi, BJM, elumatec, FOM, Haffner, Handmann, HEFI, Italmac, Mecal, Pertici, Pressta-Eisele, Rapid, Rotox, Schirmer, Striffler, TEKNA, Wegoma, u.a.
 | |
Zu bearbeitender Werkstoff | Aluminium, Bronze, Messing, Kunststoff, Holz |
Durchmesser (d1) | 3,0 mm |
Schaftdurchmesser (d2) | 6,0 mm |
Schaftform | Zylindrisch DIN 6535-HA |
Typ | W |
Schneidstoff | VHM |
Oberfläche | Unbeschichtet |
Kühlmittelzufuhr | Extern |
Drallwinkel | 30° |
Länge (l1) | 60,0 mm |
Schneidenlänge (l2) | 8,0 mm |
Anzahl Schneiden (Z) | 1 STK |
Toleranz Schneidendurchmesser | h9 |
Toleranz Schaftdurchmesser | h6 |
Freistellungslänge (l3) | 22,0 mm |
Eckenfase (EF) | 0,05 mm |
Anzahl Zähne | 1 STK |
Freistellungsdurchmesser (d3) | 2,7 mm |
| Legende |
| Vc - Schnittgeschwindigkeit |
| n - Drehzahl |
| fz - Vorschub pro Zahn |
| Vfxy - Vorschub in X und Y |
| Vfz - Vorschub in Z. Tiefenzustellung |
| E - Emulsion |
| L - Luft |
| Schnittwerte für Einzahnfräser VHM TypW HA AURALIX | |||||||||||
| Alu <0,5% Si (< 400 N/mm²) | Bronze (370-750 N/mm²) | ||||||||||
| Art.-Nr. | Vc | fz | n | Vfxy | Vfz | Vc | fz | n | Vfxy | Vfz | |
| [m/min] | [mm/Zahn] | [1/min] | [mm/min] | [mm/min] | [m/min] | [mm/Zahn] | [1/min] | [mm/min] | [mm/min] | ||
| 5446 003 030 | 400 | 0,021 | 24 000 | 500 | 150 | 220 | 0,016 | 23 000 | 370 | 110 | |
| 5446 003 040 | 400 | 0,042 | 24 000 | 1 010 | 300 | 220 | 0,032 | 18 000 | 580 | 170 | |
| 5446 003 050 | 400 | 0,063 | 24 000 | 1 510 | 450 | 220 | 0,047 | 14 000 | 660 | 200 | |
| 5446 003 060 | 400 | 0,070 | 21 000 | 1 470 | 440 | 220 | 0,053 | 12 000 | 640 | 190 | |
| 5446 003 080 | 400 | 0,077 | 16 000 | 1 230 | 370 | 220 | 0,058 | 9 000 | 520 | 160 | |
| 5446 003 100 | 400 | 0,098 | 13 000 | 1 270 | 380 | 220 | 0,074 | 7 000 | 520 | 160 | |
| 5446 003 120 | 400 | 0,126 | 11 000 | 1 390 | 420 | 220 | 0,095 | 6 000 | 570 | 170 | |
| Alu >=0,5% Si <12% Si (< 400 N/mm²) | Thermoplaste PMMA, PP, PC, PE, PVC (10-69 N/mm²) | ||||||||||
| Art.-Nr. | Vc | fz | n | Vfxy | Vfz | Vc | fz | n | Vfxy | Vfz | |
| [m/min] | [mm/Zahn] | [1/min] | [mm/min] | [mm/min] | [m/min] | [mm/Zahn] | [1/min] | [mm/min] | [mm/min] | ||
| 5446 003 030 | 260 | 0,021 | 24 000 | 500 | 150 | 400 | 0,027 | 24 000 | 650 | 200 | |
| 5446 003 040 | 260 | 0,042 | 21 000 | 880 | 260 | 400 | 0,055 | 24 000 | 1 320 | 400 | |
| 5446 003 050 | 260 | 0,063 | 17 000 | 1 070 | 320 | 400 | 0,082 | 24 000 | 1 970 | 590 | |
| 5446 003 060 | 260 | 0,070 | 14 000 | 980 | 290 | 400 | 0,091 | 21 000 | 1 910 | 570 | |
| 5446 003 080 | 260 | 0,077 | 10 000 | 770 | 230 | 400 | 0,100 | 16 000 | 1 600 | 480 | |
| 5446 003 100 | 260 | 0,098 | 8 000 | 780 | 230 | 400 | 0,127 | 13 000 | 1 650 | 500 | |
| 5446 003 120 | 260 | 0,126 | 7 000 | 880 | 260 | 400 | 0,164 | 11 000 | 1 800 | 540 | |
| Messing kurzspanend (< 600 N/mm²) | Holz (11-36 N/mm²) | ||||||||||
| Art.-Nr. | Vc | fz | n | Vfxy | Vfz | Vc | fz | n | Vfxy | Vfz | |
| [m/min] | [mm/Zahn] | [1/min] | [mm/min] | [mm/min] | [m/min] | [mm/Zahn] | [1/min] | [mm/min] | [mm/min] | ||
| 5446 003 030 | 220 | 0,016 | 23 000 | 370 | 110 | 400 | 0,021 | 24 000 | 500 | 150 | |
| 5446 003 040 | 220 | 0,032 | 18 000 | 580 | 170 | 400 | 0,042 | 24 000 | 1 010 | 300 | |
| 5446 003 050 | 220 | 0,047 | 14 000 | 660 | 200 | 400 | 0,063 | 24 000 | 1 510 | 450 | |
| 5446 003 060 | 220 | 0,053 | 12 000 | 640 | 190 | 400 | 0,070 | 21 000 | 1 470 | 440 | |
| 5446 003 080 | 220 | 0,058 | 9 000 | 520 | 160 | 400 | 0,077 | 16 000 | 1 230 | 370 | |
| 5446 003 100 | 220 | 0,074 | 7 000 | 520 | 160 | 400 | 0,098 | 13 000 | 1 270 | 380 | |
| 5446 003 120 | 220 | 0,095 | 6 000 | 570 | 170 | 400 | 0,126 | 11 000 | 1 390 | 420 | |
| Hinweis |
| Empfohlen wird Kühlung mit Emulsion |
| Optional Kühlung mit Luft bedingt möglich |
